Lesní roh strojivový

AEROFONY, nátrubkové

Červený, Václav František

c1850

Hradec Králové

Popis

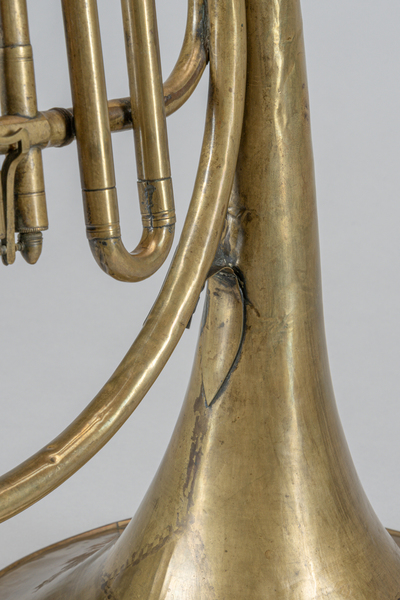

Strojivový lesní roh z mosazného plechu s dílčími pakfongovými částmi (kroužek na ústnicovém nástavci kruhového nástrčku). Strojivo vídeňské – tři zápojky. Signovaný na mosazném štítku na okraji roztrubu. Konstrukce roztrubu metodou střihu a talíře. Výztuha roztrubu drátem. Ústnicový nástavec zdoben rýhováním. Nástroj sestaven ze tří dílů a strojiva. Spojení jednotlivých dílů v jednom případě pomocí spojovacího kroužku zdobeného rýhováním.

Nápisy

  • [mosazný štítek na okraji roztrubu]: Czerwenÿ Königgratz [znak dvouhlavého orla s korunou]

Rozměry

  • průměr roztrubu: 298 mm
  • vzdálenost okraj roztrubu – ústnice: 411 mm
  • výška ke spodní části vinutí: 129 mm
  • výška k horní části vinutí: 447 mm
  • průměr vinutí: 275 mm
  • průměr ústnice: 8,5 mm
  • celková délka trubice bez nástrčku: 2279 mm (in Des)
  • délka nástrčku: 1187 mm
  • celková délka trubice s nástrčkem: 3466 mm (in G)
  • délka zápojek: 423 mm − 180 mm − 711 mm
  • nátrubek: vnější průměr 25 mm; vnitřní průměr 16,5 mm; hloubka 17 mm
  • průměr vinutí kruhového nástrčku: 145 mm
